晶宫精品 ▏深圳国际会展中心还原度最高的南登陆大厅
来源: 时间:2020-01-09 14:55:11

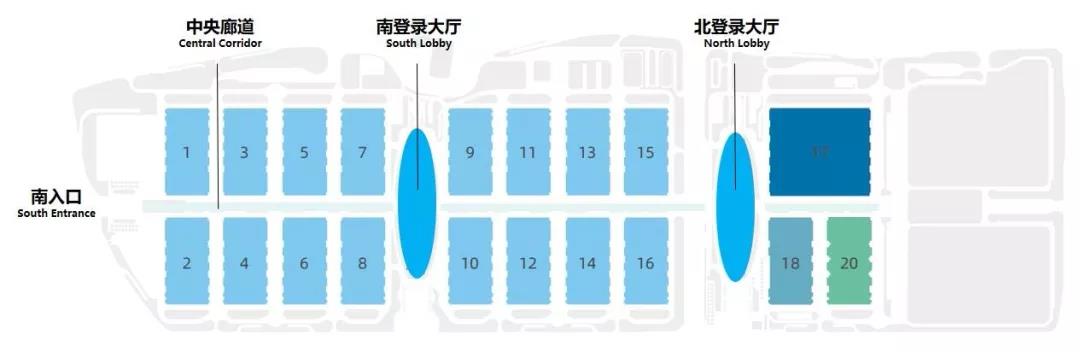

深圳国际会展中心采用长型“鱼骨式”布局,一条长1.75km的中央通廊连接2个登陆大厅、1个接待大厅和19个展厅,包括16个2万㎡的标准展厅、2个2万㎡的多功能展厅和1个5万㎡的超大展厅。



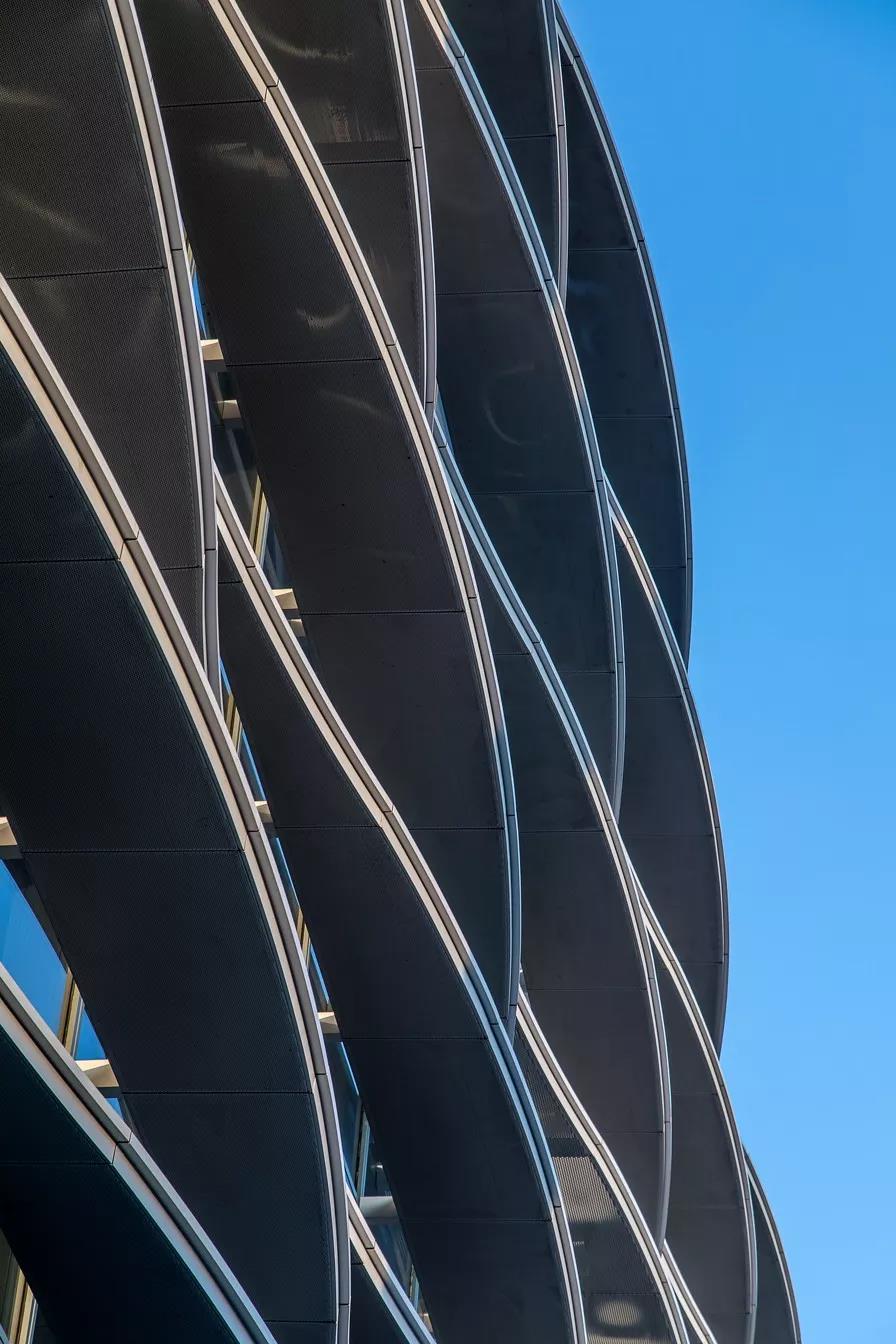

中轴线将展馆划分为一南一北两侧登陆大厅,展厅和登陆大厅屋面如起伏波浪,顶部天花延续波浪设计,与屋面形成超高施工难度的多曲面造型,表达“海上丝绸之路”, 寓意包容、开放及创新交流的精神内核。

这一颇具象征意味的精彩设计在晶宫装饰担纲的南登陆大厅得以最大程度的还原,备受甲方和设计机构的赞誉,个中原因固然是晶宫装饰在深化设计、建筑施工等方面实力见证。

但也印证了在这个「设计为王」的时代,怎样在有限的时间内将平面的绚烂效果图深化落地才是一个项目成功与否的关键。

其中种种艰辛,让我们跟随项目经理的工作笔记得以一探究竟。



01

核心重点:多曲面天花铝板设计还原


深圳国际会展中心结构设计依据建筑造型及内部空间使用要求,基于同步的建筑信息模型平台,采用完全拟合建筑外形的单曲立体桁架为结构基本受力单元。



99m跨度主桁架跨中矢高7m,为减小温度作用对柱产出的拉力作用,桁架下弦上拱0.25m。桁架间距18m,展厅共9榀桁架,展厅屋盖两侧利用配套功能用房采用框架体系。两个标准展厅之间的42m跨度,采用同样的结构逻辑,即桁架连续、框架连续的结构布置。形成了连续、清晰的结构体系,利于结构整体刚度、符合抗连续倒塌概念的同时赋予了建筑以结构美感。

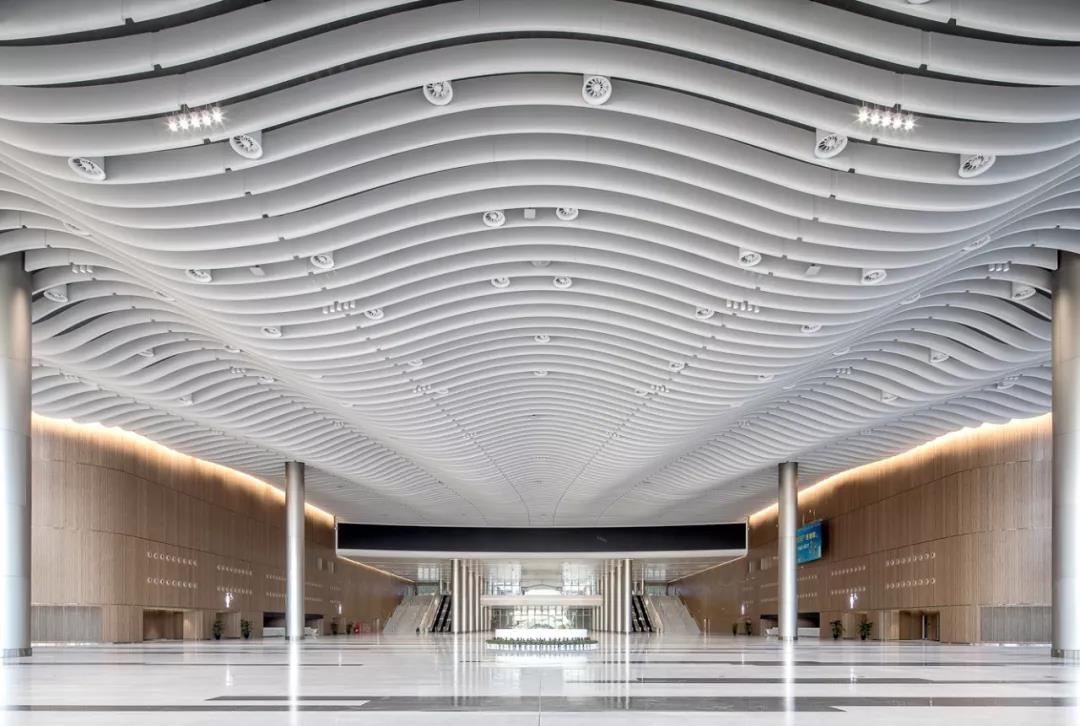

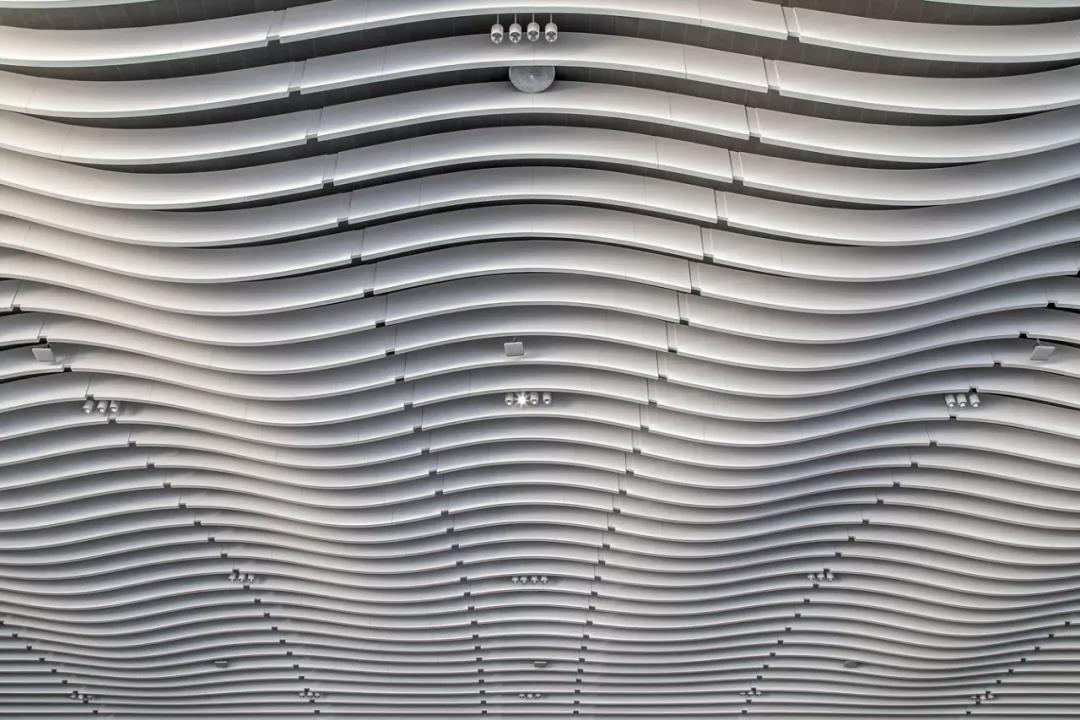

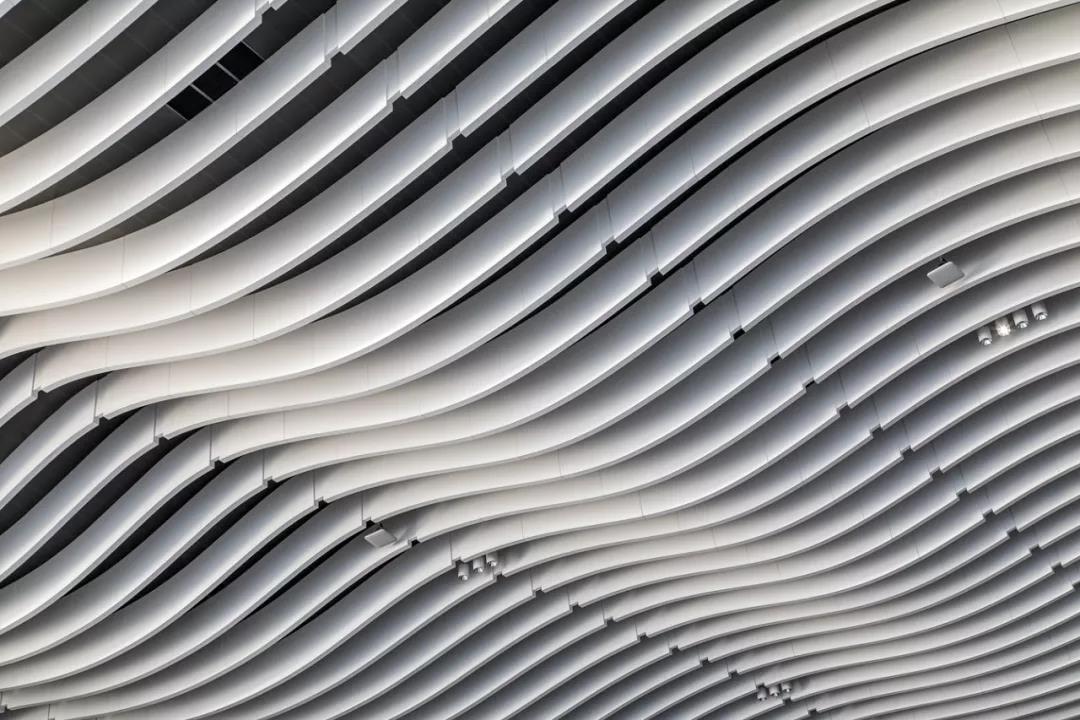

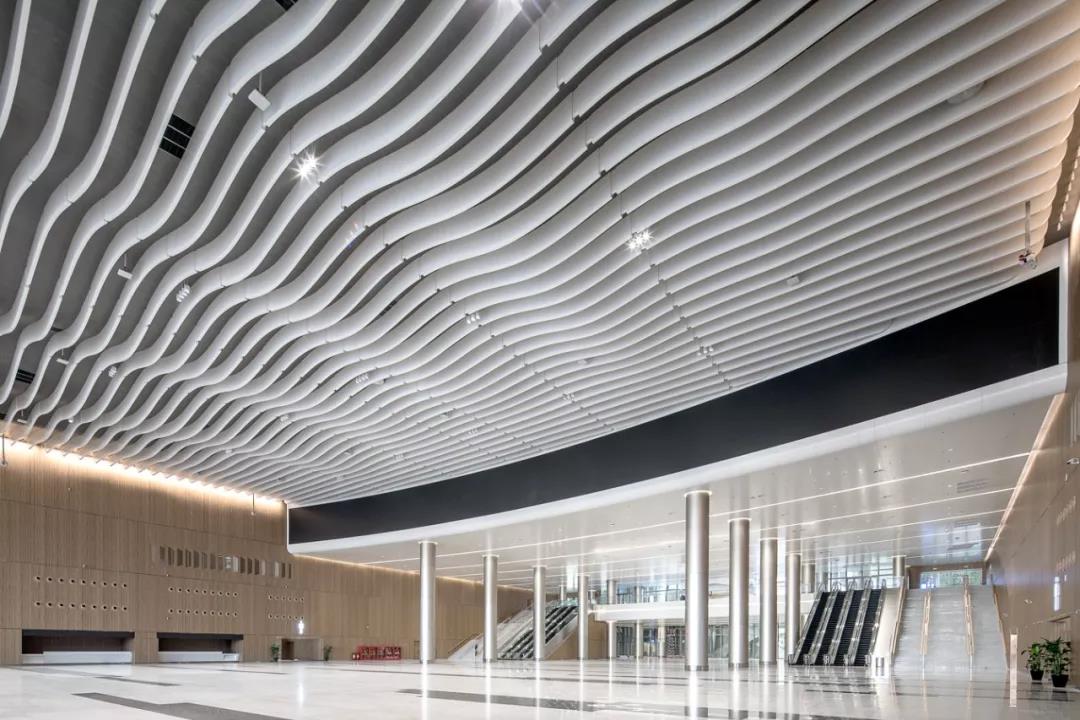

晶宫装饰担纲的南登陆大厅总面积4.9万㎡,施工重点在于登陆大厅天花面积约7300㎡的多曲面铝板。

天花长宽高92m×80m×17m,如波浪般起伏翻覆,且波形高差达3.625m,与屋面波形设计形成多曲面结构。土建、结构交叉作业,机电、幕墙专业施工与设计变更同步推进、异形构件深化难度高等情况下,在实际工期仅3个月时间的紧迫工期中,晶宫装饰是怎么做的呢?




   项目经理介绍:多曲面铝板天花吊顶系统定位现场测量与放线的精准控制是顺利施工的前提,是整体质量控制的关键。


01 精准测量基本思路

根据总承包提供的起始点,

建立首级平面控制网。

在首级控制网进行控制点二、三级加密。

02 布控方式

高程采用四等水准布控。

03 紧密配合减少返工

在甲方或监理确认控制测量效果后进行轴线复测和埋件放样。

晶宫装饰在早期阶段即通过分析多专业碰撞生成报告,协调变更且减少返工。结合初步模型及现场测量数据,构建符合现场实际的BIM面域模型。利用BIM技术深化天花断缝,依据设计分缝原则对下单模型处理分缝,便于工厂生产,运输和现场安装。

多曲面天花的放样运用三维扫描精准测量新型施工技术,结合BIM技术,对铝板放样,并确定各吊点标高,完成3568片铝板下单及安装。




02

中心难点:柱子阳极氧化铝板施工

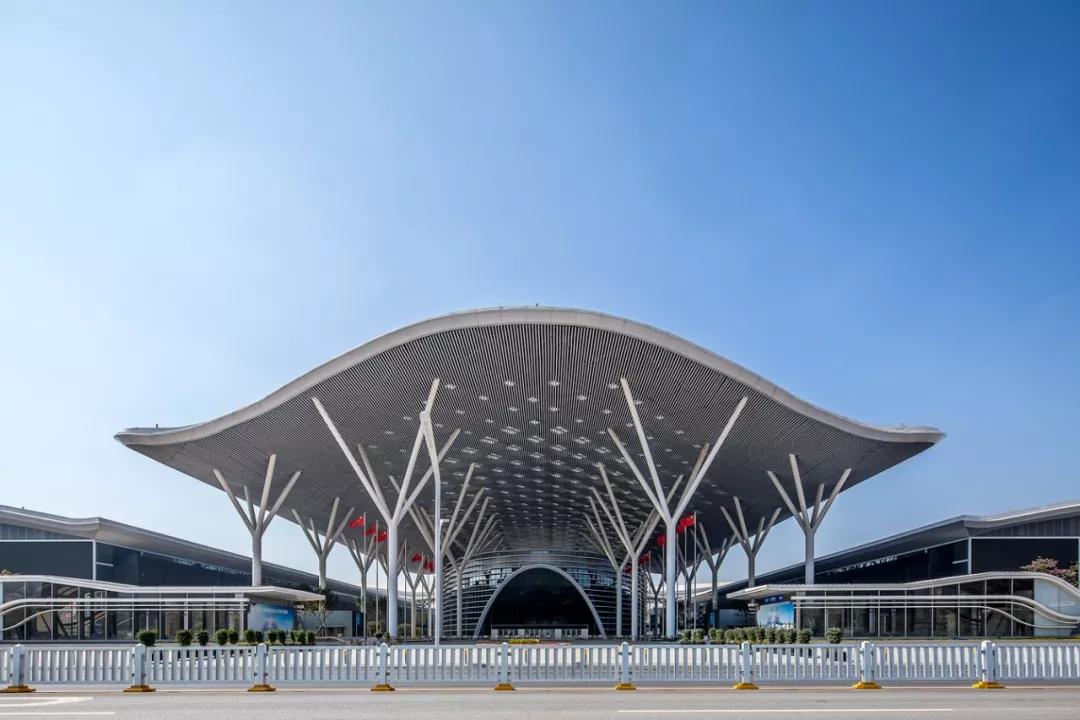

124根阳极氧化铝板柱拔地而生,顶起白色巨浪,展厅及登陆大厅建筑屋檐规则的曲线形成丰富的光影肌理,构建出充满生机及未来感的建筑空间。

由于国产的阳极氧化铝板因铝基材技术限制存在色差不稳定,细腻度、耐候性,膜厚均匀性等问题,且最高的阳极氧化铝板柱高18m,直径达到1.6m,板间工艺留缝要求仅4mm,为保证柱体品质和呈现效果,晶宫装饰选用德国进口阳极氧化铝板。



   阳极氧化铝板柱分「I」型及「Y」型,其中「Y」型柱安装难度最大,为不影响地面施工,阳极氧化铝板和大厅天花多曲面铝板安装均采用剪刀车和汽吊平台作为施工平台,并多次邀请德国工程师到现场指导安装。

因进口材料生产周期较长,运输难度较大,为保障项目进度,晶宫装饰派专人前往德国监督生产,保证供货稳定。




03

绿色理念,一脉相承


深圳国际会展中心在建设初始,就秉承“绿色发展”的理念,以先进技术打造节能、节水、节材、低碳四维并存的一流展馆,致力于打造全球能耗指标最低的会展中心。通过优化围护系统+空调系统+照明及设备系统,深圳国际会展中心实现项目单位面积能耗约70.98kWh/㎡·a(仅为美国同类建筑能耗的46%,远低于深圳市大型公建平均年能耗)。

同时,深圳国际会展中心拥有全球最大单体建筑雨水收集系统,通过优化雨水收集回用+市政用水+节水器具,每年降低市政用水42.21万吨,雨水替代率3.1%。它也是全球装配率最高的大型公建,通过优化全钢结构+地上综合管廊+可回收材料,降低了约1470万元施工费用和建筑主体结构的运营维护费用。




   高规格硬件配置、高颜值外观设计、高水准配套服务,高要求环保原则,拥有“四高”的深圳国际会展中心通过三场不同类型的展会展现出不俗的实力与潜力。随着2019大湾区工业博览会在深圳国际会展中心圆满举办,深圳国际会展中心也正式揭开承接中大型会展的序幕。

未来,期待深圳国际会展中心发挥出更强实力,为展会带来更多的惊喜。
